¿Que es un Circuito eléctrico?
(Nota: para saber el voltaje de los elementos debemos conocer el
valor de las magnitudes eléctricas(intensidad y la resistencia).
Aplicaciones del circuito mixto
Las conexiones mixtas son muy comunes en los circuitos electrónicos.
Es
un conjunto de operadores o
elementos conectados entre sí, por los que circula la corriente eléctrica (o
electrones). Si una corriente eléctrica
circula desde un punto de partida, recorre un camino y vuelve a ese mismo
punto, podemos decir que se ha establecido un circuito eléctrico.
¿Para
qué sirve un circuito eléctrico?
La función de un circuito eléctrico
es transformar
la energía eléctrica
transportada por los electrones de la corriente eléctrica en otro tipo de
energía (luminosa, mecánica, sonora, etc.) para realizar algún trabajo útil:
iluminar una bombilla, mover un motor, etc.
Elementos básicos de un circuito Eléctrico
a. Una
fuente de poder que suministre energía eléctrica.
b. Un material metálico(conductor eléctrico) que permita la circulación de la
corriente eléctrica, desde la fuente hasta el elemento receptor.
c. Un receptor Eléctrico, que absorbe la energía eléctrica
y la convierte en energía.
Tipos de Circuitos Eléctricos

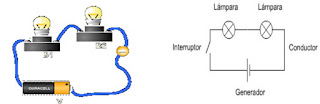

1.Circuitos
En Serie
En
los circuitos
en serie los
elementos están conectados uno a continuación del otro en el mismo cable. Solo
hay un camino por el que pasa la corriente eléctrica.
Características del circuito en
serie:
•Las
resistencias(bombillas) o receptores, se colocan una a continuación del otro.
•Existe
un solo camino para el paso de la corriente eléctrica.
•La
corriente es la misma en todo el circuito, es decir la cantidad de electrones.
•La tensión o el
voltaje se reparten entre los diferentes componentes. Las bombillas de un
circuito en serie lucen menos que cada una por separado.
Desventaja
•La
principal desventaja de este circuito radica en que si se rompe algún elemento
de los que conforman el circuito, o hay algún falso contacto, se interrumpe la
circulación de la corriente eléctrica y el circuito de todo
el circuito deja de funcionar .
•Si se
conectan mas componentes , cada vez hay menos intensidad.
Aplicaciones del circuito en serie
•Luces
navideñas
•la conexión
en
serie de
los sensores de apertura y cierre de puertas y ventanas , que permite a las
alarmas que cualquiera que sea activado dispare la misma
2.

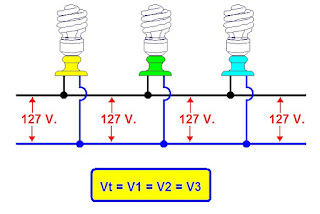

Circuitos En Paralelo
En
los circuitos
en paralelo la
corriente que sale de la pila se reparte por varios caminos donde están los
receptores conectados en distintos cables.
Característica del circuito en paralelo:
•La
corriente eléctrica
se reparte por las ramas donde se sitúan los componentes.
•El
voltaje de
cada componente es el mismo. Las bombillas lucen más que si estuvieran
conectadas en serie
•Si se
conectan más elementos en paralelo, estos seguirán recibiendo la misma tensión,
pero obligaran a la fuente a generar más corriente.
•si se
funde o se retira un elemento, el circuito
seguirá operando para
el funcionamiento de los demás elementos
3.
Circuitos Mixto
Es una combinación de varios elementos
conectados tanto en paralelo como
en serie, estos pueden colocarse de la manera que
sea siempre y cuando se utilicen los dos diferentes sistemas de elementos,
tanto paralelo como en serie.
Característica del circuito Mixto:
•Tiene
elementos en serie y paralelo, lo que indica que sus características son de
ambos circuitos.
•Los
elementos que están en paralelo tienen el mismo voltaje entre si
•El
voltaje de la fuente(pila), se reparte entre los elementos que están en serie y
paralelo.
Aplicaciones del circuito mixto
Recurso Educativo Digital
El siguiente es el enlace del RED de apoyo, acerca la temática de circuitos eléctricos:
Utilidad de las Tic seleccionadas y Actitud de los estudiantes
Como se ha podido observar, los RED seleccionados como han sido las diapositivas de circuitos eléctricos, los vídeos de circuitos eléctricos y un RED de apoyo como complemento a la clase desarrollada, demuestran que estos recursos son didácticos y permiten a los estudiantes mantener la atención desde lo visual, auditivo, lo táctil para aprender y comprender mejor las clases a desarrollar.
los estudiantes demuestran una actitud de disposición de aprender e interactuar en las clases, para de esta manera hacer el proceso enseñanza - aprendizaje sea eficaz.
